Классификация трещин в бетоне

Трещины — наиболее распространённый дефект бетонных конструкций. По данным исследований, более 60% железобетонных конструкций имеют трещины различной степени раскрытия. Правильная классификация определяет метод ремонта.

Ширина раскрытия, мм	Категория	Опасность	Рекомендуемый метод
до 0,1	Волосяные	Минимальная	Наблюдение, поверхностная заделка
0,1–0,3	Мелкие	Низкая	Инъектирование полимерами
0,3–0,5	Средние	Средняя	Инъектирование эпоксидными смолами
0,5–1,0	Крупные	Высокая	Расшивка + инъектирование
1,0–5,0	Значительные	Критическая	Торкретирование, усиление
более 5,0	Сквозные/разрушающие	Аварийная	Усиление конструкции

По характеру раскрытия трещины делятся на:

Стабильные (неактивные) — ширина не меняется со временем. Можно ремонтировать жёсткими составами.
Динамические (активные) — ширина меняется под нагрузкой или при температурных колебаниях. Требуют эластичных составов.

На заметку. Трещины до 0,1 мм считаются безопасными для неагрессивной среды и обычно не требуют ремонта. В агрессивной среде даже волосяные трещины становятся каналами для коррозии арматуры.

Причины образования трещин

Причина	Характер трещин	Время появления	Профилактика
Пластическая усадка	Хаотичные, поверхностные	1–6 часов после укладки	Увлажнение, укрытие, плёнкообразующие составы
Температурная усадка	Сетка трещин, сквозные	1–7 суток	Снижение экзотермии цемента, охлаждение
Усадка при высыхании	Поверхностные, параллельные	7–180 суток	Снижение В/Ц, уход за бетоном
Коррозия арматуры	Вдоль арматуры, сколы	2–10 лет	Защитный слой, гидроизоляция
Перегрузка конструкции	Вертикальные/наклонные	В любой момент	Расчёт по нагрузкам, усиление
Морозное разрушение	Шелушение, сетка	После циклов заморозки	Воздухововлечение, гидрофобизация
Осадка основания	Наклонные, V-образные	1–5 лет	Геология, правильный фундамент

Критично! Перед ремонтом необходимо установить и устранить причину трещинообразования. Ремонт без устранения причины — временная мера, трещина появится снова.

Диагностика трещин

Перед выбором метода ремонта проводят диагностику:

Визуальный осмотр: фиксация расположения, длины, ширины раскрытия
Установка маяков: гипсовые или стеклянные маяки поперёк трещины. Наблюдение 2–4 недели для определения активности
Измерение ширины: микроскоп МПБ-2 (точность 0,05 мм) или щуп-калибр
Ультразвуковая диагностика: определение глубины трещины прибором УК-14П или Пульсар
Измерение защитного слоя: прибором ИПА-МГ4 для оценки риска коррозии

Совет. Для маркировки трещин используйте водостойкий маркер. На маяке укажите дату установки и начальную ширину. Фотографируйте с масштабной линейкой.

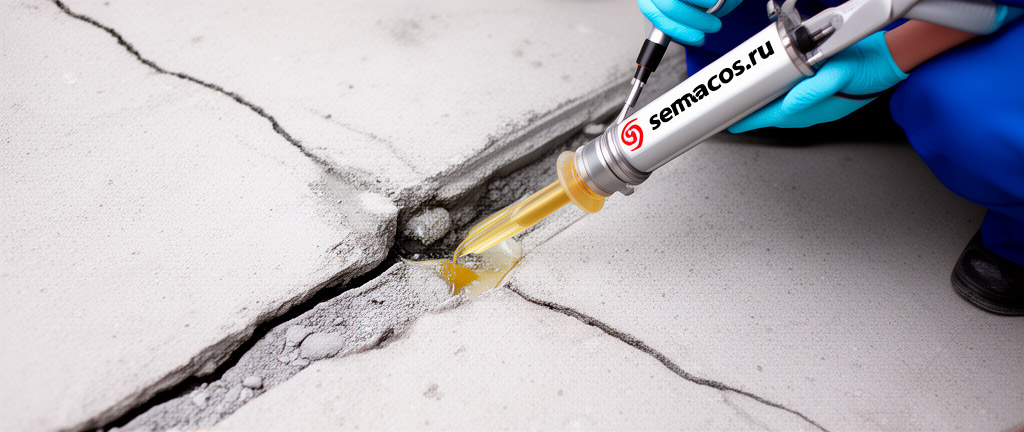

Заделка трещин в бетоне: классификация, методы, материалы — иллюстрация к статье на semacos.ru

Материалы для заделки трещин

Материал	Ширина трещины	Прочность сцепления	Эластичность	Применение
Цементно-полимерные смеси	0,3–5 мм	1,5–2,5 МПа	Низкая	Стабильные трещины
Эпоксидные смолы (двухкомпонентные)	0,1–5 мм	2,5–4,0 МПа	Средняя	Силовое склеивание
Полиуретановые составы	0,2–10 мм	1,0–2,0 МПа	Высокая (до 50%)	Активные трещины, гидроизоляция
Акрилатные гели	0,05–0,5 мм	0,5–1,5 МПа	Очень высокая (до 200%)	Волосяные трещины, гидроизоляция
Микроцементы	0,2–3 мм	2,0–3,0 МПа	Низкая	Стабильные трещины, влажная среда
Тиксотропные ремсоставы	1–20 мм	1,5–2,0 МПа	Низкая	Расшивка, поверхностный ремонт

Методы заделки трещин

1. Инъектирование

Наиболее эффективный метод для трещин 0,1–5 мм. Состав нагнетают под давлением через пакеры (инъекторы), установленные с шагом 150–300 мм.

Параметр	Эпоксидная смола	Полиуретан	Микроцемент
Давление нагнетания	2–8 атм	4–15 атм	2–6 атм
Вязкость	50–300 мПа·с	100–500 мПа·с	500–1500 мПа·с
Время отверждения	6–24 часа	10–60 минут	2–6 часов
Прочность на сжатие	60–80 МПа	20–40 МПа	25–40 МПа

2. Расшивка с последующей заделкой

Применяется для трещин 0,5–5 мм. Технология:

Разделка трещины штраборезом или УШМ на глубину 10–20 мм, ширину 10–30 мм
Очистка сжатым воздухом, обеспыливание
Грунтование адгезионным составом
Заполнение тиксотропным ремсоставом в 2–3 слоя
Уплотнение шпателем, заглаживание

3. Торкретирование

Для значительных трещин (1–20 мм) и повреждений поверхности. Нанесение бетонной смеси под давлением сжатого воздуха слоем 20–50 мм.

4. Поверхностная герметизация

Для волосяных трещин (до 0,3 мм). Нанесение эластичных полимерных покрытий, мембран или пропиток.

Расход инъекционного состава: V = k × L × W × D
где: k = 1,3–1,5 (коэффициент потерь), L — длина трещины (м), W — ширина раскрытия (мм), D — глубина (мм)
Пример: V = 1,4 × 2,0 × 0,5 × 50 = 70 мл

Пошаговая технология инъектирования

Подготовка поверхности: очистка металлической щёткой, удаление слабого бетона, обеспыливание
Установка пакеров: сверление отверстий Ø12–14 мм под углом 45° к трещине, шаг 150–300 мм, фиксация на эпоксидный клей
Герметизация трещины: нанесение эпоксидной шпатлёвки по поверхности трещины между пакерами для предотвращения вытекания
Приготовление состава: смешивание компонентов низкооборотным миксером (300–400 об/мин) в течение 2–3 минут
Нагнетание: подача состава насосом, начиная с нижнего пакера, до появления состава в соседнем пакере
Выдержка: 12–24 часа до полного отверждения
Удаление пакеров: срезка заподлицо, заделка отверстий ремсоставом

Важно! При инъектировании активных трещин используйте только эластичные составы (полиуретановые, акрилатные). Жёсткие составы (эпоксидные, цементные) разрушатся при подвижках.

Литература и нормативы

ГОСТ 31356-2007 «Смеси сухие строительные на цементном вяжущем»
СП 63.13330.2018 «Бетонные и железобетонные конструкции»
ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
СП 349.1325800.2017 «Конструкции бетонные и железобетонные. Правила ремонта и усиления»
Рекомендации НИИЖБ по инъектированию трещин в бетоне
