Монолитные плиты перекрытий
Монолитные плиты применяют при сложной геометрии здания, больших пролётах, необходимости повышенной несущей способности.
| Пролёт, м | Толщина плиты, мм | Арматура (нижняя/верхняя) |
|---|---|---|
| 3–4 | 120–140 | Ø10–12 / Ø8–10 |
| 4–5 | 140–160 | Ø12–14 / Ø10–12 |
| 5–6 | 160–180 | Ø14–16 / Ø12–14 |
| 6–7 | 180–200 | Ø16–18 / Ø14–16 |
Правило. Толщина плиты ≈ 1/30–1/35 от пролёта. Для пролёта 6 м: 6000/30 = 200 мм.
Расчёт нагрузок
| Нагрузка | Значение, кг/м² |
|---|---|
| Собственный вес плиты (150 мм) | 375 |
| Стяжка, пол | 50–100 |
| Мебель, люди | 150–200 |
| Перегородки | 50–100 |
| Итого | 625–775 |
M = q × L² / 8
где M — изгибающий момент (кН·м), q — нагрузка (кН/м), L — пролёт (м).
Опалубка для плит перекрытий
Телескопические стойки выдерживают до 3,5 тонн:
| Толщина плиты, мм | Расстояние между стойками, м |
|---|---|
| 120–140 | 1,5 × 1,5 |
| 150–180 | 1,2 × 1,2 |
| 180–200 | 1,0 × 1,0 |
Важно! Проверка горизонтальности опалубки — допуск ±3 мм на 2 м. Неровности приведут к перерасходу бетона.

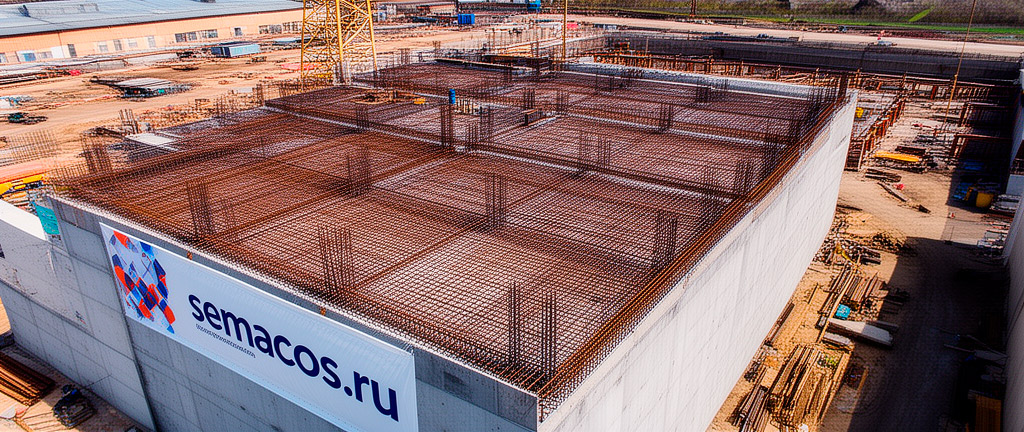

Армирование плит
- Нижняя сетка — рабочая арматура, воспринимает растяжение.
- Верхняя сетка — над опорами, от отрицательных моментов.
- Усиление у отверстий — дополнительная арматура по периметру.
- Защитный слой — 20–25 мм снизу, 15–20 мм сверху.
Бетонирование плит
- Бетон М300–М350, подвижность П3–П4.
- Заливка непрерывно, от одного края к другому.
- Уплотнение глубинным вибратором.
- Выравнивание виброрейкой.
Уход и распалубка
| Срок | Действие |
|---|---|
| 1–7 суток | Увлажнение, укрытие |
| 7–14 суток | Набор 70 % прочности |
| 14–21 суток | Распалубка (при +20 °C) |
| 28 суток | 100 % прочности, полная нагрузка |
Использованная литература
- СП 63.13330.2012. Бетонные и железобетонные конструкции.
- СНиП 2.03.01-84. Бетонные и железобетонные конструкции.
- Проектирование железобетонных конструкций / под ред. В. И. Крутова. — М.: Стройиздат, 1985.
- Монолитные перекрытия / А. С. Залесов. — М.: Стройиздат, 1988.
- Бетонные работы / В. М. Безродный. — М.: Стройиздат, 1989.
