Когда требуется усиление железобетонных конструкций

Усиление железобетонных конструкций (ЖБК) — комплекс мероприятий по повышению несущей способности, жёсткости и трещиностойкости существующих конструкций. Необходимость усиления . Рассчитайте усиление в калькуляторе возникает в следующих случаях:

Причина	Признаки	Примеры
Увеличение нагрузок	Прогибы, трещины, вибрация	Надстройка этажей, смена назначения
Дефекты изготовления	Раковины, непроектное армирование	Ошибки бетонирования, брак
Коррозионный износ	Сколы, ржавчина, уменьшение сечения	Агрессивная среда, отсутствие защиты
Механические повреждения	Сколы, пробоины, разрывы арматуры	Аварии, перестройка, демонтаж
Изменение расчётной схемы	Перераспределение усилий	Удаление стен, устройство проёмов
Сейсмическое усиление	Недостаточная сейсмостойкость	Изменение норм, категории ответственности

На заметку. По статистике, около 40% усилений ЖБК выполняется из-за увеличения нагрузок при реконструкции, 30% — из-за коррозионного износа, 20% — из-за дефектов изготовления, 10% — прочие причины.

Обследование перед усилением

Проект усиления разрабатывается на основе детального обследования:

Визуальный осмотр: фиксация дефектов, трещин, прогибов, следов коррозии
Инструментальные измерения: прочность бетона (склерометр, отрыв со скалыванием), толщина защитного слоя, расположение и диаметр арматуры
Поверочный расчёт: определение фактической несущей способности с учётом выявленных дефектов
Определение остаточного ресурса: прогноз долговечности без усиления

Критично! Усиление без предварительного обследования и расчёта может быть неэффективным или даже опасным. Неправильно выбранный метод усиления способен ухудшить работу конструкции.

Методы усиления ЖБК

Метод	Увеличение несущей способности	Стоимость	Трудоёмкость	Применение
Торкретирование	+30–50%	Средняя	Средняя	Колонны, стены, плиты
Железобетонные обоймы	+50–80%	Высокая	Высокая	Колонны, фундаменты
Стальные обоймы	+40–60%	Высокая	Средняя	Колонны, балки
Композиты (CFRP)	+30–50%	Очень высокая	Низкая	Балки, плиты, колонны
Внешнее армирование	+40–70%	Высокая	Высокая	Балки, фермы
Предварительное напряжение	+50–100%	Очень высокая	Очень высокая	Балки, плиты больших пролётов
Разгружающие конструкции	+50–100%	Высокая	Высокая	Перекрытия, покрытия

Торкретирование

Нанесение бетонной смеси под давлением сжатого воздуха на поверхность конструкции. Применяется для восстановления защитного слоя и увеличения сечения.

Параметр	Сухой метод	Мокрый метод
Толщина слоя за проход	20–50 мм	30–70 мм
Общая толщина	20–150 мм	30–200 мм
Прочность на сжатие	30–50 МПа	35–60 МПа
Отскок (потери)	15–25%	5–10%
Производительность	2–4 м³/ч	4–8 м³/ч
Пыление	Высокое	Низкое

Технология торкретирования:

Усиление железобетонных конструкций: методы, материалы, расчёт — иллюстрация к статье на semacos.ru

Подготовка поверхности: пескоструйная очистка, удаление слабого бетона
Установка арматурной сетки Ø4–8 мм с ячейкой 50–100 мм
Анкеровка сетки к существующему бетону анкерами Ø8–12 мм, шаг 400–600 мм
Увлажнение поверхности перед нанесением
Послойное нанесение торкрет-бетона
Уход: увлажнение 7–14 суток

Железобетонные и стальные обоймы

Железобетонные обоймы

Устройство дополнительного слоя бетона с продольной и поперечной арматурой вокруг существующей конструкции. Наиболее эффективны для колонн и фундаментов.

Параметр	Значение
Толщина обоймы	100–300 мм
Бетон	В25–В30 (М350–М400)
Продольная арматура	Ø16–25 мм A500C
Поперечная арматура (хомуты)	Ø8–12 мм A240, шаг 150–300 мм
Анкеровка к существующему бетону	Ø12–16 мм, шаг 400–600 мм, глубина 150–200 мм

Стальные обоймы

Устройство металлической обоймы из уголков и планок вокруг колонны с последующим заполнением зазора раствором или торкрет-бетоном.

Уголки: L100×100×10…L160×160×16 мм по углам колонны
Планки: полоса 50×6…80×8 мм, шаг 300–500 мм
Защита от коррозии: грунтовка, окраска, торкретирование

Усиление композитными материалами (CFRP)

Современный метод усиления с использованием углеволокна (CFRP — Carbon Fiber Reinforced Polymer). Преимущества: малый вес, высокая прочность (3000–5000 МПа на растяжение), коррозионная стойкость, простота монтажа.

Параметр	Углеволокно (CFRP)	Стекловолокно (GFRP)
Прочность на растяжение	3000–5000 МПа	1500–2500 МПа
Модуль упругости	200–640 ГПа	70–85 ГПа
Толщина ленты	0,12–0,33 мм	0,12–0,25 мм
Ширина ленты	50–300 мм	50–300 мм
Клеевой состав	Эпоксидный	Эпоксидный
Срок службы	50+ лет	30+ лет

Технология усиления углеволокном:

Подготовка поверхности: шлифовка, выравнивание, обеспыливание
Грунтование эпоксидной грунтовкой
Нанесение клеевого состава

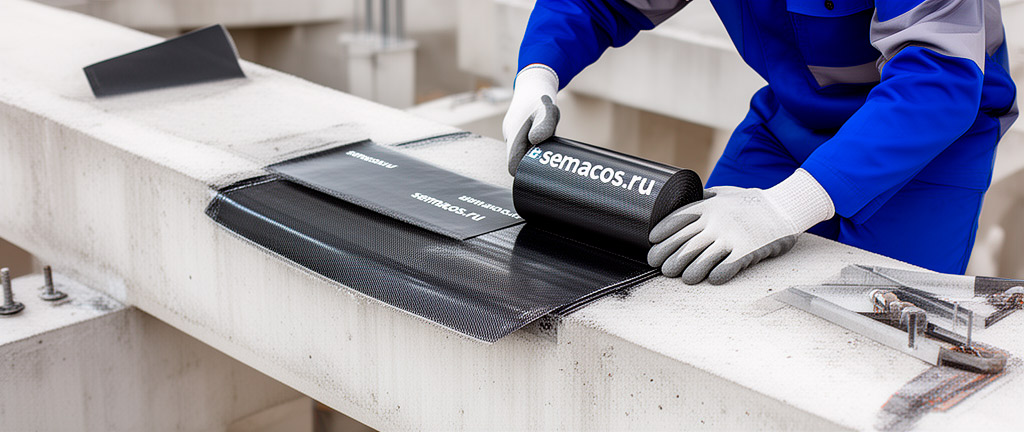

Приклеивание углеволоконной ленты с прокаткой валиком для удаления воздуха
Нанесение покрывного слоя клея
При необходимости — защитное покрытие (огнезащита, УФ-защита)

Расчёт усиления углеволокном изгибаемых элементов:
Mult = M0 + Af × Ef × εf × (h − x/2)
где: M0 — момент существующей конструкции, Af — площадь сечения композита, Ef — модуль упругости композита, εf — предельная деформация, h — высота сечения, x — высота сжатой зоны

Сравнение методов усиления

Критерий	Торкрет	Ж/б обойма	Стальная обойма	CFRP
Увеличение прочности	★★★	★★★★	★★★	★★★★
Увеличение веса	Значительное	Значительное	Среднее	Минимальное
Скорость работ	★★★	★★	★★★	★★★★★
Стеснённые условия	★★	★	★★★	★★★★★
Стоимость материалов	Низкая	Средняя	Высокая	Очень высокая
Огнестойкость	Высокая	Высокая	Низкая	Низкая (требует защиты)

Важно! При усилении композитами необходимо обеспечить огнезащиту. Без защиты углеволокно теряет прочность при температуре выше 60–80 °C (температура стеклования эпоксидной матрицы).

Литература и нормативы

СП 63.13330.2018 «Бетонные и железобетонные конструкции»
СП 349.1325800.2017 «Правила ремонта и усиления железобетонных конструкций»
СП 164.1325800.2014 «Усиление железобетонных конструкций композитными материалами»
ГОСТ 33762-2016 «Композиты полимерные. Методы испытаний»
Руководство по усилению железобетонных конструкций композитными материалами (НИИЖБ)
