Что такое инъектирование трещин

Инъектирование — метод восстановления целостности бетонных и железобетонных конструкций путём нагнетания специальных составов под давлением в трещины, пустоты и поры. Это наиболее эффективный способ ремонта, позволяющий восстановить монолитность конструкции без её демонтажа.

Тип трещин	Ширина раскрытия	Рекомендуемый материал	Давление нагнетания
Волосяные	0,05–0,1 мм	Акрилатные гели, микроцемент	2–4 атм
Мелкие	0,1–0,3 мм	Эпоксидные смолы низкой вязкости	4–6 атм
Средние	0,3–0,5 мм	Эпоксидные смолы, полиуретан	6–8 атм
Крупные	0,5–2,0 мм	Полиуретан, микроцемент	8–12 атм
Значительные	2,0–10,0 мм	Цементные растворы, полимербетон	4–8 атм
Сквозные/полости	более 10 мм	Цементные растворы с расширяющими добавками	2–6 атм

На заметку. Инъектирование применяется не только для трещин, но и для заполнения пустот за обделкой тоннелей, уплотнения грунтов, создания гидроизоляционных завес, усиления кладки.

Материалы для инъектирования

Эпоксидные смолы

Двухкомпонентные составы с высокой прочностью (60–80 МПа на сжатие) и отличной адгезией к бетону (2,5–4,0 МПа). Применяются для силового склеивания трещин, когда требуется восстановить несущую способность конструкции.

Параметр	Значение
Вязкость	50–300 мПа·с
Прочность на сжатие	60–80 МПа
Прочность на растяжение	20–30 МПа
Адгезия к бетону	2,5–4,0 МПа (разрыв по бетону)
Время жизни (pot life)	20–60 минут (при +20 °C)
Полное отверждение	12–24 часа
Температура применения	+5…+35 °C

Полиуретановые составы

Отличаются высокой эластичностью (удлинение до 50%) и быстрым отверждением. Применяются для активных трещин и гидроизоляции. При контакте с водой некоторые составы вспениваются, увеличиваясь в объёме в 2–20 раз.

Параметр	Значение
Вязкость	100–500 мПа·с
Прочность на сжатие	20–40 МПа
Удлинение при разрыве	10–50%
Время отверждения	10–60 минут
Вспенивание при контакте с водой	2–20 крат (для гидроактивных)

Микроцементы

Цементы сверхтонкого помола (d95 < 20 мкм) с высокой проникающей способностью. Совместимы с бетоном по температурному расширению и паропроницаемости.

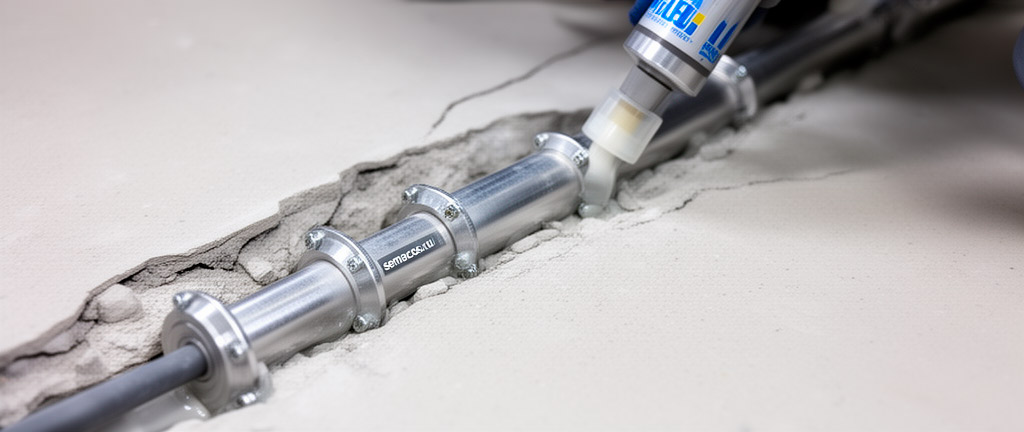

Инъектирование трещин: технологии, материалы, оборудование — иллюстрация к статье на semacos.ru

Параметр	Значение
Максимальный размер частиц (d95)	10–20 мкм
Вязкость (В/Ц=0,6–0,8)	500–1500 мПа·с
Прочность на сжатие (28 сут)	25–40 МПа
Проникающая способность	0,2–3 мм
Время схватывания	2–6 часов

Акрилатные гели

Сверхнизковязкие составы (5–15 мПа·с) на основе акрилатов. Проникают в трещины от 0,05 мм. После полимеризации образуют эластичный гель (удлинение до 200%), устойчивый к химическим воздействиям.

Совет. Для сухих стабильных трещин выбирайте эпоксидные смолы. Для влажных и активных трещин — полиуретановые составы. Для тонких трещин и гидроизоляции — акрилатные гели.

Оборудование для инъектирования

Тип оборудования	Принцип работы	Давление	Применение
Ручной шприц-насос	Поршневой, механический	до 10 атм	Малые объёмы, эпоксидка
Пневматический насос	Сжатый воздух, поршневой	до 20 атм	Средние объёмы, полиуретан
Электрический насос	Электропривод, мембранный	до 30 атм	Большие объёмы, микроцемент
Пакеры (инъекторы)	Клапанные, клеевые, забивные	—	Подача состава в трещину
Смеситель	Низкооборотный (300–400 об/мин)	—	Приготовление состава

Технология инъектирования: пошаговая инструкция

Шаг 1. Подготовка поверхности

Очистка трещины металлической щёткой от грязи, масел, высолов
Удаление слабого, отслаивающегося бетона по краям трещины
Обеспыливание сжатым воздухом
При наличии активной течи — временная заделка быстросхватывающимся цементом

Шаг 2. Установка пакеров

Сверление отверстий Ø12–14 мм под углом 45° к поверхности, пересекающих трещину
Шаг пакеров: 150–300 мм (чем тоньше трещина, тем меньше шаг)
Продувка отверстий сжатым воздухом
Фиксация пакеров на быстросхватывающийся эпоксидный клей или цемент

Шаг 3. Герметизация трещины

Нанесение эпоксидной шпатлёвки полосой 30–50 мм по всей длине трещины между пакерами
Выдержка до отверждения шпатлёвки (15–30 минут)
Проверка герметичности: продувка сжатым воздухом через пакер, контроль выхода воздуха

Шаг 4. Приготовление инъекционного состава

Смешивание компонентов строго по инструкции производителя
Перемешивание низкооборотным миксером (300–400 об/мин) 2–3 минуты
Не допускать попадания воздуха при смешивании
Использовать состав в течение времени жизни (pot life)

Шаг 5. Нагнетание

Начинать с нижнего пакера, постепенно поднимаясь вверх
Давление нагнетания — согласно типу состава и трещины
Критерий заполнения: появление состава в соседнем (верхнем) пакере
После появления состава — перекрыть текущий пакер, перейти к следующему
При падении давления — выдержка 1–2 минуты, затем донагнетание

Шаг 6. Завершение работ

Выдержка до полного отверждения (12–24 часа для эпоксидки, 10–60 минут для полиуретана)
Срезка пакеров заподлицо с поверхностью
Заделка отверстий от пакеров ремонтным составом
При необходимости — нанесение защитного покрытия

Расчёт расхода инъекционного состава:
V = k × L × W × D
где: k = 1,3–1,5 (коэффициент потерь на заполнение пустот и пор), L — длина трещины (м), W — средняя ширина раскрытия (мм), D — глубина трещины (мм)
Пример: трещина длиной 3 м, шириной 0,5 мм, глубиной 100 мм
V = 1,4 × 3,0 × 0,5 × 100 = 210 мл

Контроль качества инъектирования

Метод контроля	Что проверяют	Критерий качества
Визуальный осмотр	Заполнение трещины на поверхности	Отсутствие пустот, равномерное заполнение
Ультразвуковой контроль	Сплошность заполнения по глубине	Скорость УЗК не ниже 90% от целого бетона
Выбуривание кернов	Качество заполнения, прочность сцепления	Визуально — полное заполнение
Испытание на отрыв	Адгезия состава к бетону	≥ 1,5 МПа, разрыв по бетону
Водонепроницаемость	Отсутствие протечек	По проекту (W6–W12)

Важно! При инъектировании активных трещин обязательно используйте эластичные составы (полиуретан, акрилатные гели). Жёсткие составы (эпоксидные, цементные) разрушатся при последующих подвижках конструкции.

Литература и нормативы

ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
СП 349.1325800.2017 «Конструкции бетонные и железобетонные. Правила ремонта и усиления»
EN 1504 «Products and systems for the protection and repair of concrete structures»
Рекомендации НИИЖБ по технологии инъектирования трещин
Технические регламенты производителей (Sika, Mapei, BASF)
