Назначение защитного слоя бетона
Защитный слой бетона — это расстояние от поверхности конструкции до ближайшего арматурного стержня. Его главная функция — защита арматуры от коррозии и обеспечение совместной работы бетона и арматуры. Согласно СП 63.13330.2018, минимальная толщина защитного слоя . Рассчитайте защитный слой в калькуляторе зависит от условий эксплуатации и типа конструкции.
| Конструкция | В помещении (нормальная среда) | На улице (агрессивная среда) | В грунте |
|---|---|---|---|
| Фундаменты (подготовка) | — | — | 40 мм |
| Фундаменты (основные) | — | — | 50–70 мм |
| Стены и колонны | 20–25 мм | 30–35 мм | — |
| Плиты перекрытий (до 100 мм) | 15–20 мм | 25–30 мм | — |
| Плиты перекрытий (более 100 мм) | 20–25 мм | 30–35 мм | — |
| Балки | 25–30 мм | 35–40 мм | — |
| Монолитные лестницы | 20–25 мм | 30–35 мм | — |
Критично! Уменьшение защитного слоя на 10 мм сокращает срок службы конструкции в 2–3 раза. При толщине менее 10 мм коррозия арматуры начинается через 2–5 лет даже в нормальных условиях.
Причины разрушения защитного слоя
| Причина | Механизм | Скорость разрушения | Характерные признаки |
|---|---|---|---|
| Карбонизация бетона | CO₂ из воздуха реагирует с Ca(OH)₂, снижая pH с 12,5 до 8,5 | 1–5 мм за 10 лет | Снижение pH, потеря пассивности арматуры |
| Хлоридная коррозия | Ионы Cl⁻ разрушают защитную плёнку на арматуре | Очень высокая | Точечная коррозия, сколы вдоль арматуры |
| Морозное разрушение | Замерзание воды в порах, расширение на 9% | Зависит от циклов | Шелушение поверхности, отслоение |
| Механические повреждения | Удары, истирание, вибрация | По факту воздействия | Сколы, выбоины, оголение арматуры |
| Ошибки бетонирования | Смещение арматуры, недостаточная толщина | Сразу после распалубки | Просвечивание арматуры, малая толщина |
| Сульфатная коррозия | Образование эттрингита, расширение | Средняя | Вспучивание, трещины, размягчение |
Факт. Карбонизация — самая распространённая причина. В городских условиях скорость карбонизации составляет 2–5 мм за 10 лет. При защитном слое 20 мм арматура теряет защиту через 40–100 лет.
Диагностика состояния защитного слоя
Перед восстановлением необходимо оценить состояние конструкции:
- Измерение толщины защитного слоя: прибором ИПА-МГ4 или Profometer. Точность ±1 мм. Измерения проводят по сетке 200×200 мм.
- Определение степени карбонизации: тест с фенолфталеином. На свежий скол наносят 1% раствор — малиновое окрашивание (pH > 9) означает отсутствие карбонизации, отсутствие окраски — карбонизированный бетон.
- Оценка коррозии арматуры: визуально после вскрытия, либо потенциометрическим методом (потенциал полуэлемента).
- Прочность бетона: методом ударного импульса (склерометр Шмидта) или отрывом со скалыванием.
Важно! Если карбонизация достигла арматуры, недостаточно просто восстановить защитный слой. Необходимо обработать арматуру антикоррозионным составом.
Материалы для восстановления
| Тип материала | Толщина нанесения | Прочность сцепления | Применение |
|---|---|---|---|
| Полимерцементные шпатлёвки | 1–10 мм | ≥ 1,5 МПа | Мелкие дефекты, выравнивание |
| Тиксотропные ремсоставы | 5–50 мм | ≥ 2,0 МПа | Средние повреждения, вертикальные поверхности |
| Литьевые ремсоставы | 10–100 мм | ≥ 2,0 МПа | Горизонтальные поверхности, опалубка |
| Торкрет-бетон (сухой метод) | 20–150 мм | ≥ 1,5 МПа | Большие площади, усиление |
| Торкрет-бетон (мокрый метод) | 30–200 мм | ≥ 2,0 МПа | Большие объёмы, высокая прочность |
| Полимербетоны | 5–50 мм | ≥ 3,0 МПа | Агрессивные среды, быстрый ремонт |
Совет. Для наружных работ выбирайте материалы с морозостойкостью не ниже F200 и водонепроницаемостью W8–W10. Для влажных помещений — с биоцидными добавками.

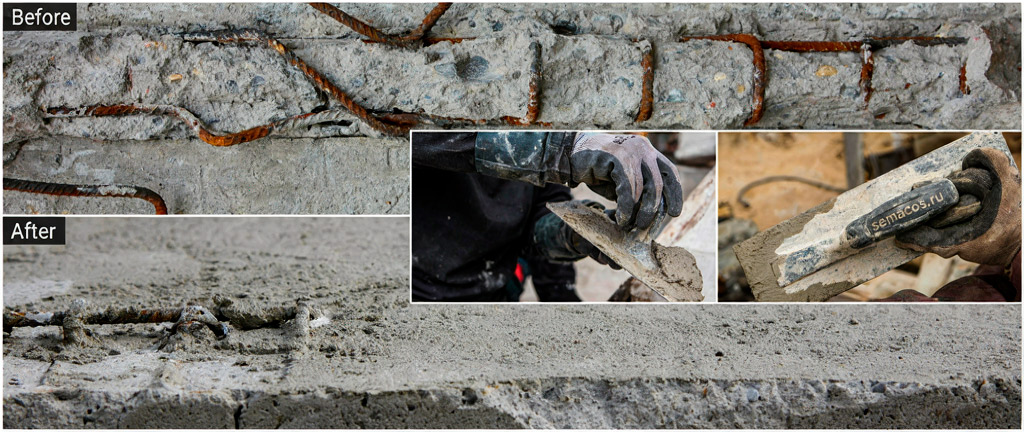

Технология восстановления защитного слоя
Подготовительный этап
- Удаление слабого бетона: механически (перфоратор, УШМ с алмазным диском) или гидропескоструйно. Удаляют весь рыхлый, отслаивающийся и карбонизированный бетон до здорового основания.
- Очистка арматуры: пескоструйная обработка до степени Sa 2,5 (металлический блеск) или механическая зачистка щётками.
- Антикоррозионная защита арматуры: нанесение грунтовки с цинковым наполнителем или эпоксидного антикоррозионного покрытия в 2 слоя.
- Обеспыливание и увлажнение: сжатый воздух, затем вода до насыщения (но без луж).
Нанесение ремонтного состава
- Грунтование: адгезионный слой из того же материала, разбавленного водой на 10–15%
- Нанесение основного слоя: методом «мокрое по мокрому» — не дожидаясь высыхания грунтовки
- Послойное нанесение: при толщине более 30 мм — слоями по 15–25 мм с выдержкой 2–4 часа
- Уплотнение: шпателем, виброрейкой или глубинным вибратором (для литьевых составов)
- Финишная отделка: затирка тёркой через 30–60 минут после нанесения
Уход за отремонтированной поверхностью
- Укрытие полиэтиленовой плёнкой на 3–7 суток
- Увлажнение 2–3 раза в день при температуре выше +20 °C
- Защита от дождя, прямых солнечных лучей и заморозков
- Полный набор прочности — 28 суток
Критично! Не наносите ремонтный состав на сухое основание — сухой бетон «вытянет» воду из ремсостава, что приведёт к отслоению. Основание должно быть влажным, но без свободной воды.
Контроль качества ремонта
| Параметр | Метод контроля | Норма |
|---|---|---|
| Прочность сцепления | Отрыв со скалыванием (ГОСТ 28574) | ≥ 1,5 МПа |
| Толщина слоя | Измерительный щуп, ИПА-МГ4 | По проекту ±20% |
| Сплошность | Простукивание молотком | Звонкий звук (нет пустот) |
| Трещиностойкость | Визуальный осмотр | Отсутствие трещин |
| Морозостойкость | По ГОСТ 10060 | Не ниже проектной |
Литература и нормативы
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции»
- ГОСТ 32016-2012 «Материалы и системы для защиты и ремонта бетонных конструкций»
- СП 349.1325800.2017 «Правила ремонта и усиления железобетонных конструкций»
- ГОСТ 28574-2014 «Защита от коррозии в строительстве. Конструкции бетонные и железобетонные»
