Что такое морозостойкость бетона

Морозостойкость — способность бетона выдерживать многократные циклы замораживания-оттаивания без разрушения. Обозначается маркой F (от frost), где число указывает на количество циклов, которое образец выдерживает без потери прочности более 15 %.

Марка	Циклов	Применение
F50	50	Внутренние конструкции
F75	75	Фундаменты в сухих грунтах
F100	100	Фундаменты, цоколи
F150	150	Дорожные покрытия, отмостки
F200	200	Мосты, эстакады
F300	300	Гидротехнические сооружения
F400–F500	400–500	Аэродромные покрытия
F1000	1000	Спецобъекты, север

На заметку. Разрушение происходит из-за расширения воды при замерзании на 9 %. В порах бетона лёд создаёт давление до 20 МПа.

Механизм морозного разрушения

При замерзании воды в капиллярах бетона:

Вода расширяется на 9 %.
Создаётся гидростатическое давление.
Образуются микротрещины.
После оттаивания трещины не восстанавливаются.
После N циклов — разрушение.

N = (P_крит / P_давл) × k

где N — число циклов, P_крит — критическое давление бетона, P_давл — давление от замерзания, k — коэффициент запаса.

Факторы, влияющие на морозостойкость

Фактор	Влияние
В/Ц	Снижение с 0,6 до 0,4 повышает F в 2–3 раза
Воздухововлечение	4–6 % воздуха повышает F на 100–200 циклов
Прочность	Бетон В25 имеет F150, В40 — F300+
Влажность	Сухой бетон не разрушается от мороза
Скорость замораживания	Быстрое замораживание опаснее медленного

Методы повышения морозостойкости

1. Воздухововлекающие добавки (ВД):

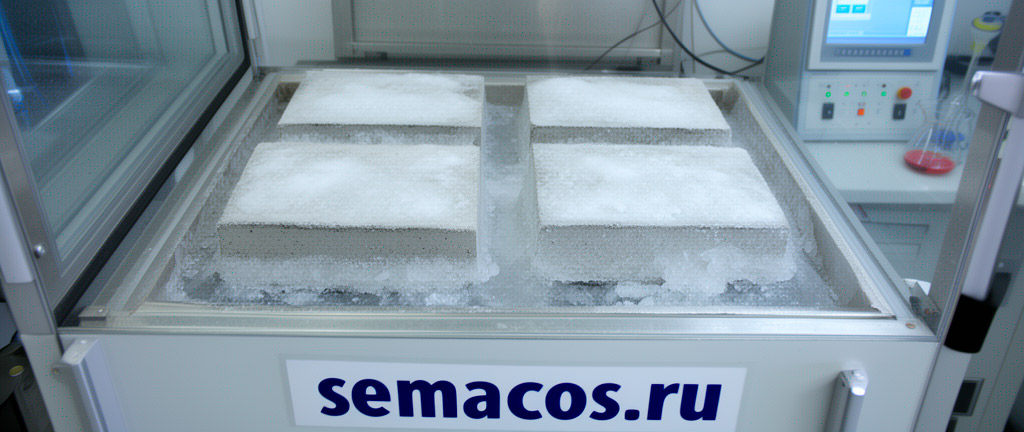

Морозостойкость бетона: марки F50–F1000 и технологии — иллюстрация к статье на semacos.ru

Добавка	Дозировка	Воздух, %	Прирост F
СДО (смола древесная омыленная)	0,02–0,05 %	4–6	+100–150
Синтетические ПАВ	0,01–0,03 %	3–5	+80–120
Поликарбоксилаты с ВД	0,5–1,0 %	4–7	+150–200

Внимание! Воздухововлечение снижает прочность на 5–15 %. Требуется баланс между F и прочностью.

2. Снижение В/Ц:

В/Ц=0,6 → F50–F75
В/Ц=0,5 → F100–F150
В/Ц=0,4 → F200–F300

3. Применение суперпластификаторов:

Позволяют снизить В/Ц до 0,35–0,40 при сохранении подвижности.

Контроль морозостойкости

Испытание по ГОСТ 10060:

Изготавливают 6–12 образцов-кубиков.
Замораживают при –18 °C (4 часа).
Оттаивают при +20 °C (4 часа).
После N циклов испытывают на прочность.
Сравнивают с контрольными образцами.
Марка F = максимальное N, при котором потеря прочности ≤15 %.

Требования к морозостойкости

Конструкция / Регион	Минимальная марка F
Внутренние конструкции	F50
Фундаменты (средняя полоса)	F100
Фундаменты (Сибирь, Урал)	F150–F200
Дорожные покрытия	F200–F300
Мосты, эстакады	F300–F400
Гидротехнические сооружения	F300–F500
