Значение контроля качества
Контроль качества бетона — обязательный этап строительства. По статистике, до 30 % дефектов бетонных конструкций вызваны нарушением технологии приготовления или укладки.
| Этап | Контролируемый параметр | Метод |
|---|---|---|
| Входной контроль | Качество компонентов | Сертификаты, лаборатория |
| Операционный | Подвижность, температура | Полевые тесты |
| Приёмочный | Прочность, плотность | Испытание образцов |
Отбор проб бетона
Согласно ГОСТ 10181, пробы отбирают:
- Для товарного бетона — из каждого 3-го миксера, но не реже 1 раза на 100 м³.
- Для монолита — 1 серия (3 кубика) на каждые 50 м³ бетона.
- Для ответственных конструкций — 1 серия на каждую захватку.
Важно! Образцы изготавливают в металлических формах 10×10×10 см или 15×15×15 см. Уплотняют штыкованием или на вибростоле.

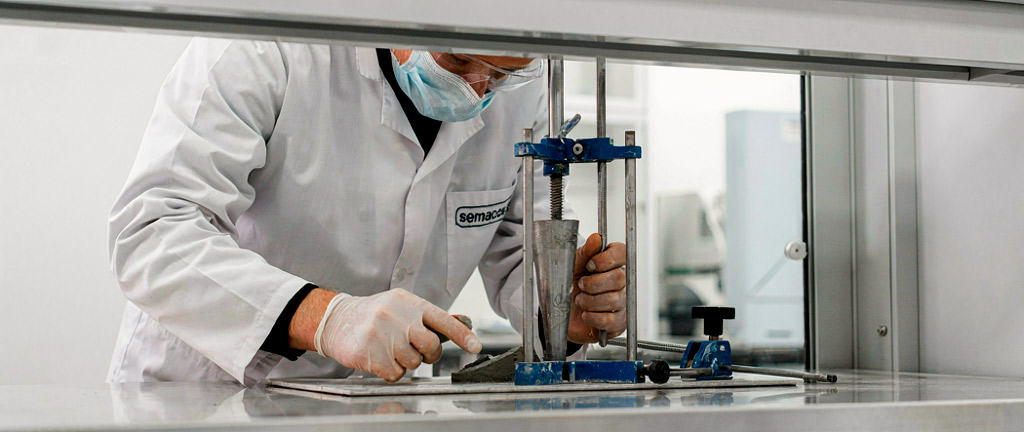

Определение подвижности (ОК)
Осадка конуса — основной показатель удобоукладываемости:
| Марка | ОК, см | Применение |
|---|---|---|
| П1 | 1–5 | Дороги, полы |
| П2 | 5–10 | Фундаменты |
| П3 | 10–15 | Колонны, стены |
| П4 | 15–20 | Плотноармированные |
| П5 | 20–25 | СУБ, насос |
Методика:
- Установить конус на ровную поверхность.
- Заполнить в 3 слоя, штыкуя 25 раз каждый.
- Снять конус, измерить осадку вершины.
Испытание на прочность
Кубики испытывают на прессе через 7 и 28 суток:
| Срок | Минимальная прочность |
|---|---|
| 7 суток | 70 % от проектной |
| 28 суток | 100 % от проектной |
R = P / A × k
где R — прочность (МПа), P — разрушающая нагрузка (Н), A — площадь (мм²), k — масштабный коэффициент (0,91 для 10 см, 1,0 для 15 см).
Неразрушающие методы
Для контроля прочности . Спрогнозируйте прочность в калькуляторе в конструкции:
| Метод | Прибор | Точность | Ограничения |
|---|---|---|---|
| Отрыв со скалыванием | ГПНС, ПОС-60 | ±10 % | Толщина >100 мм |
| Ударный импульс | Молоток Шмидта | ±15 % | Требуется градуировка |
| Ультразвук | УК-14, Пульсар | ±12 % | Влажность влияет |
| Пластическая деформация | Молоток Кашкарова | ±20 % | Ориентировочно |
Внимание! Неразрушающие методы требуют градуировки на образцах из того же бетона. Погрешность без градуировки — до 30 %.
Контроль водонепроницаемости
Метод «мокрого пятна» по ГОСТ 12730.5:
- Образец-«майку» устанавливают в камеру.
- Подают воду с давлением 0,2–1,0 МПа.
- Через 16 часов проверяют проникновение.
- Если вода не прошла — повышают давление.
- Марка W = максимальное давление × 10.
Документирование
Обязательные документы:
- Журнал бетонных работ (форма КС-6).
- Паспорт качества на бетон.
- Акты отбора проб.
- Протоколы испытаний.
- Исполнительная схема конструкции.
Использованная литература
- ГОСТ 10181-2014. Бетоны. Методы определения удобоукладываемости.
- ГОСТ 18105-2010. Бетоны. Правила контроля и оценки прочности.
- ГОСТ 12730.5-84. Бетоны. Методы определения водонепроницаемости.
- Контроль качества бетонных работ / В. М. Безродный. — М.: Стройиздат, 1989.
- Неразрушающий контроль бетона / под ред. В. Г. Микульского. — М.: Изд-во АСВ, 2008.
